LEDパネル ラクライト について

ここがポイント

前開きフレームの使用方法

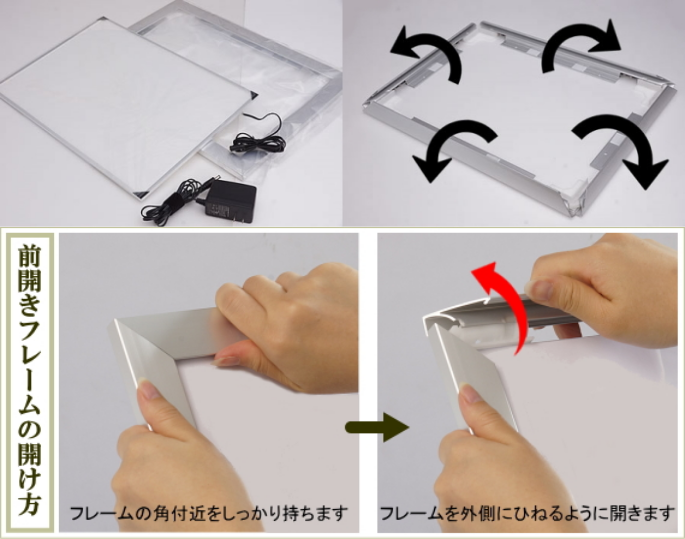

  1. 内容品を確認した後、フレーム枠の四辺を開きます。

    ① 内容品を確認した後、フレーム枠の四辺を開きます。
    前開きフレームの開け方

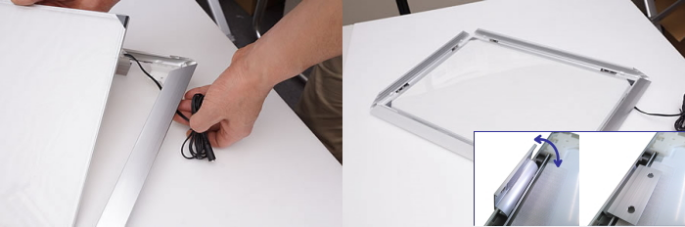

  2. DCジャックをフレーム枠の下にくぐらせて、LEDパネルを組み込みます。同時に裏面の面ファスナを合わせて固定します。配線を引っ張らないようご注意ください。

    ② DCジャックをフレーム枠の下にくぐらせて、LEDパネルを組み込みます。同時に裏面の面ファスナを合わせて固定します。

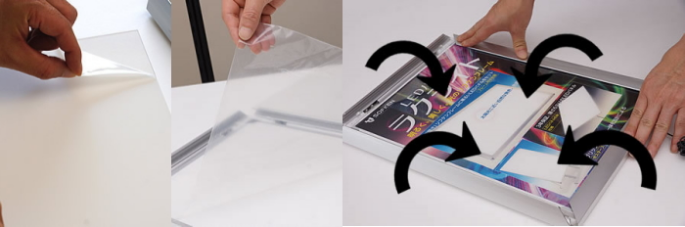

  3. 透明板保護フィルム(両面)とLEDパネル保護フィルムを剥がします。作品の上に透明板をのせて、フレーム枠の四辺を閉じます。

    ③ 透明板保護フィルム(両面)とLEDパネル保護フィルムを剥がします。作品の上に透明板をのせて、フレーム枠の四辺を閉じます。

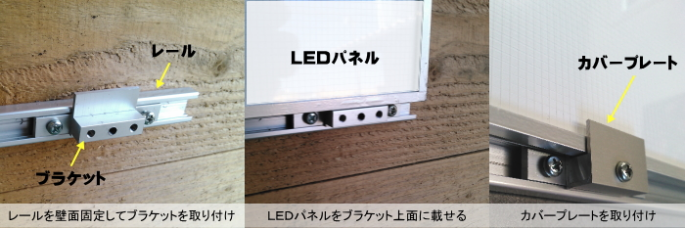

LED取付パターン

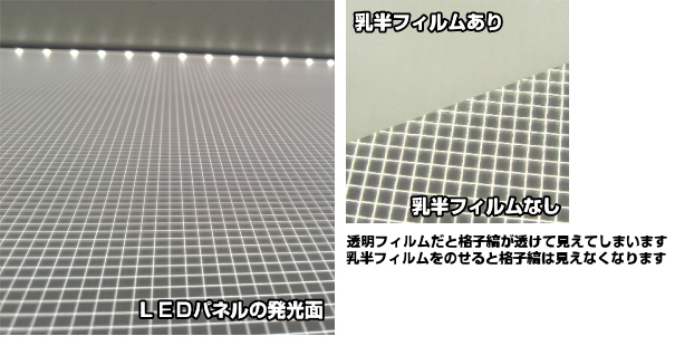

LEDパネルの格子縞とバックライトフィルムについて

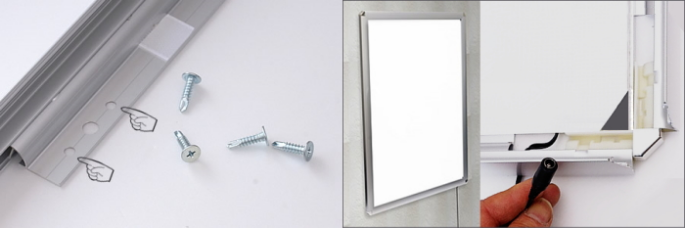

壁面ネジ固定について[フレーム付き仕様]

  1. フレーム枠を開き、フラップの穴を利用して壁面に仮止めします。
  2. DCジャックをフレーム枠の下にくぐらせておきます。
  3. フレーム枠を固定し、LEDパネルを組み込みます。 壁面ネジ固定について[フレーム付き仕様]

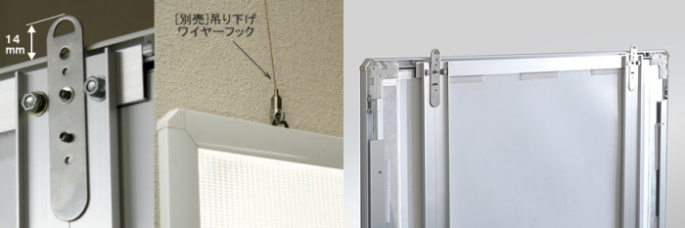

吊り下げについて[フレーム付き仕様]

<B2サイズ以上>

『ラクライト吊り下げ用フレーム』で吊り下げる

<B2サイズ以下>

付属の紐で吊り下げる

『D型吊り環セット』で吊り下げる
