フラップセット

フラップセット 額縁フレームの壁面取付に便利なオプションパーツ

価格・ショッピング

規格サイズ

ショッピング送料当社負担(一部商品を除く)

 【タイプ】   【フラップ長さ】

 【数量】 セット

ご注文にあたっての注意点
  • フラップ取付許容サイズを確認の上、フラップ長さを選択してください。
  • タイプ 対応商品 フラップ長さ
    (mm)
    税別価格
    (円)
    税込価格
    (円)
  • ラクパネ、ラクパネR
    VE―1
    VE―1C
    VE―1R
    フォトマットG/UV
    ピュアパネル
    ピュアR
    ワイド30
    ソリッド5
    スラント
    100 450 486 200 480 518 300 520 561 400 560 604 500 600 648
  • スリムエイト 100 450 486 200 480 518 300 520 561 400 560 604 500 600 648

仕様

サイズ
規格サイズは価格表をご覧ください
断面図(mm)
フラップ断面図
フラップ取付許容サイズ
フラップ取付許容サイズ

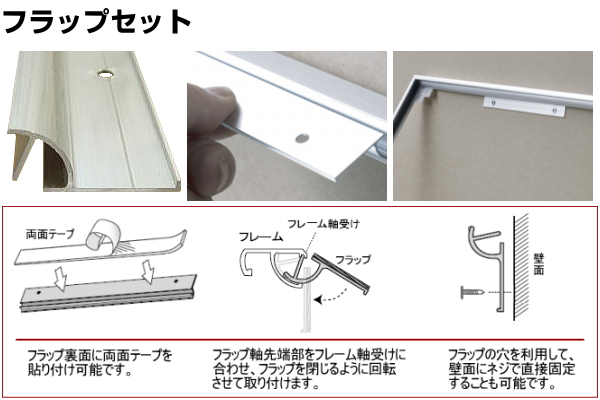

フラップ取付例

フラップ選択の例 「ラクパネ A1(594X841)縦長上辺に1本」

  1. フラップ取付許容サイズ・・・ 594-122=472mm
  2. バックスプリング2個・・・ 10mmX2個=20mm
  3. トリムストッパー20mmX2個・・・ 20mmX2個=40mm
  4. 実際にフラップを取り付けられるサイズ・・・ ①―②―③=412mm
  5. フラップ選択・・・ タイプR フラップ長さ400mm 1セット フラップ取付例
材質
  • フレーム : アルミニウム
表面処理・カラー

フレーム標準色 : アルマイト

シルバー
設置環境
屋内用
内容品
  • フラップ  1本
  • ドリルネジ  2本
  • トリムストッパー  1本

    ※任意の長さにカットしてご利用ください。

  • 取扱説明書  1枚

 商品に関するお問い合わせ

 お電話 047-498-1111  FAX 047-491-7137  Eメール store@sofken.net
